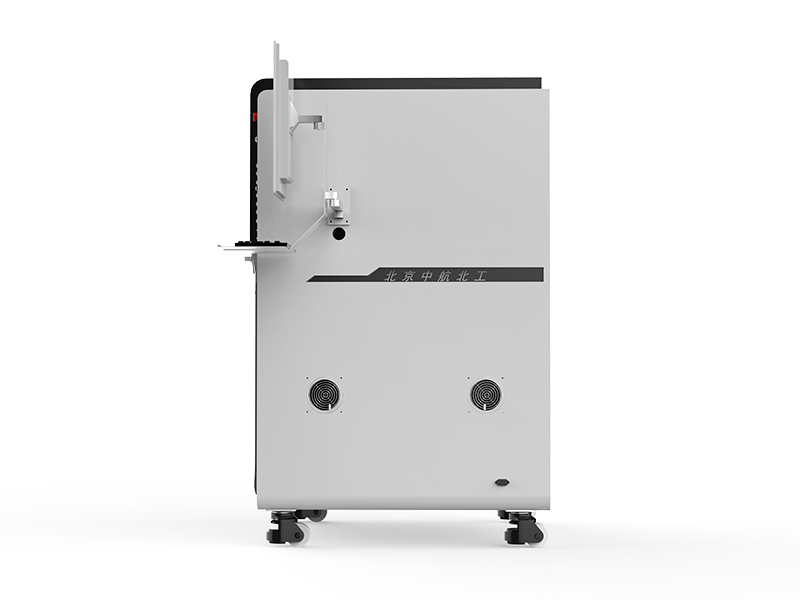

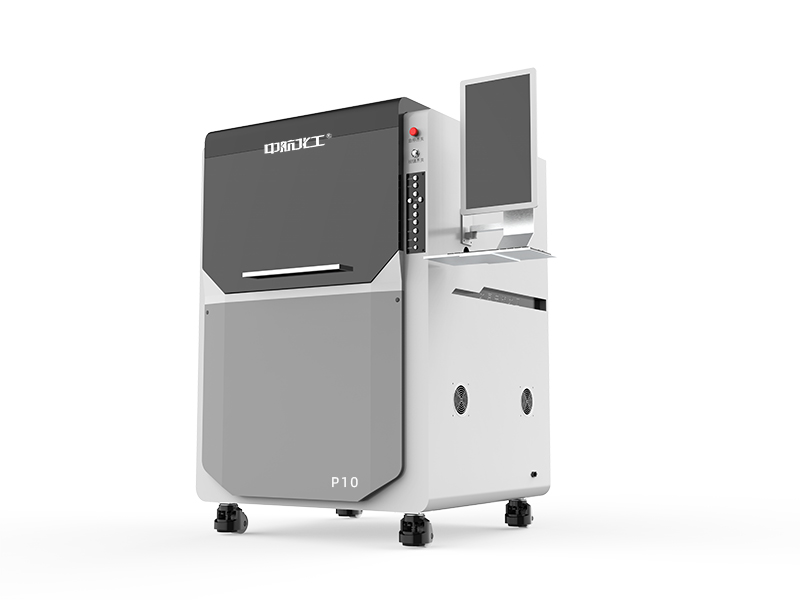

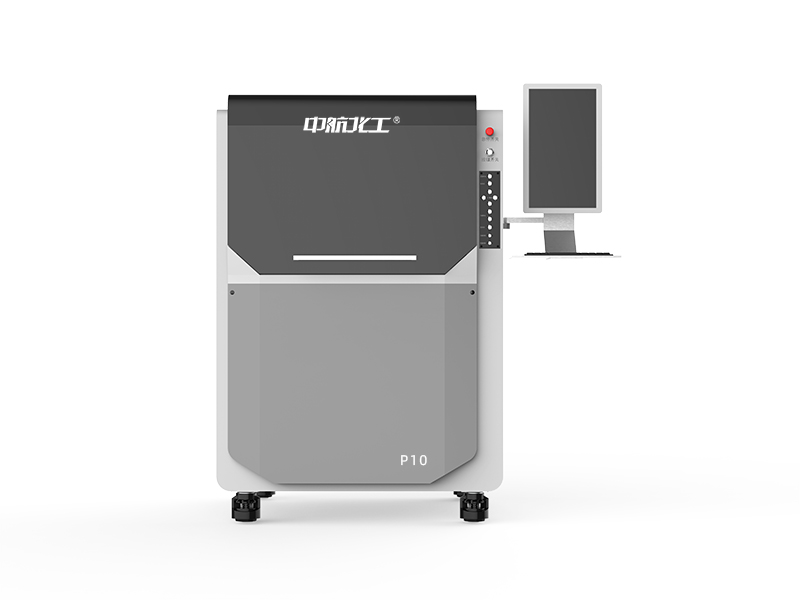

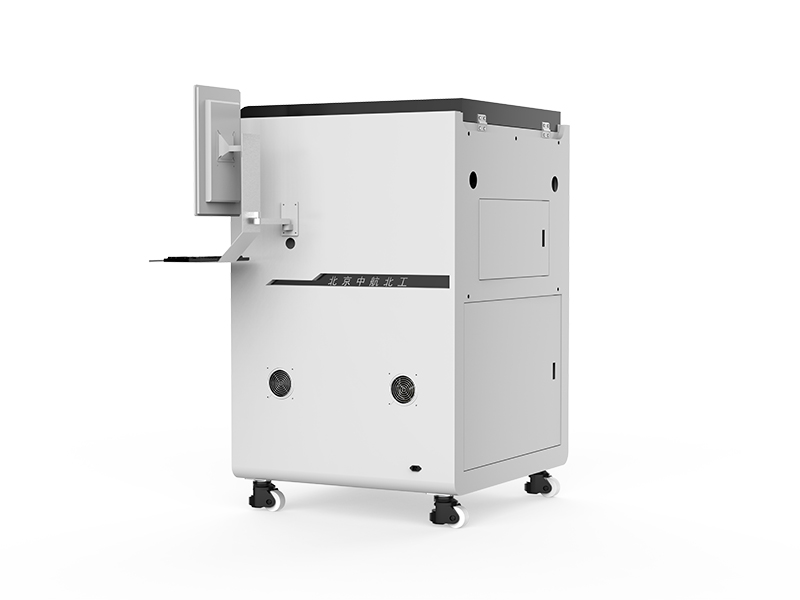

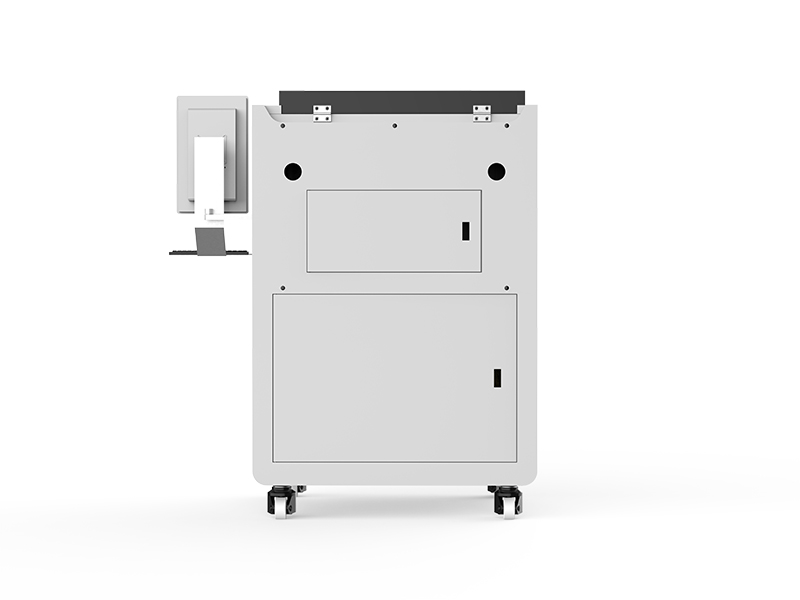

PCB全自動換刀雕刻機 P10 帶深度自動調節 電路板雕刻機

產品特點：

? 采用德國主軸，徑(jing)跳小。

? 控制系統：采(cai)用四軸控制，X/Y軸采(cai)用伺服電機(ji)驅(qu)動(dong)，Z/W軸采(cai)用高精度步進(jin)電機(ji)。

? 自動定深(shen)：Z/W軸協調(diao)工作，配以同軸深(shen)度(du)控制裝置(zhi)，避免因覆銅板不平導(dao)致的加工深(shen)度(du)變化。

? 真(zhen)空吸附：采(cai)用網格吸附平臺，避(bi)免了雙面膠或夾具(ju)固定的繁瑣，提(ti)高加工速度和質(zhi)量。

? 高分辨率激光(guang)刀(dao)具(ju)(ju)檢測(ce)系統：設備(bei)在加(jia)工前后都(dou)會對(dui)刀(dao)具(ju)(ju)進行檢測(ce)，檢測(ce)分辨率：0.1mm。

? 刀(dao)(dao)具庫(ku)：采用18把帶有定(ding)位環(huan)的(de)刀(dao)(dao)具，垂(chui)直(zhi)取放刀(dao)(dao)，一體化刀(dao)(dao)庫(ku)，獨立刀(dao)(dao)座。

? 對刀(dao)位：采用黃銅(tong)材質，垂直對刀(dao)，Z/W軸(zhou)(zhou)協調(diao)工作(zuo)，配以(yi)同軸(zhou)(zhou)深度(du)(du)控制裝置，刀(dao)具工作(zuo)過程中雕刻深度(du)(du)一致。

? 吸(xi)塵系統：靜音吸(xi)塵裝置，邊工作邊吸(xi)塵，清除加工過程中產生的粉塵。

? 自動視覺定(ding)位(wei)：通過500萬像素工業相機及工業鏡頭，只需識別2孔(kong)，就能計算出所有孔(kong)位(wei)置，并可(ke)對板面(mian)的旋(xuan)轉、變形進行補償，使鉆(zhan)孔(kong)孔(kong)位(wei)準(zhun)確(que)；無需定(ding)位(wei)孔(kong)。

? 自動(dong)換刀(dao)系統：18刀(dao)位(wei)自定義刀(dao)具(ju)(ju)(ju)規格，自動(dong)刀(dao)具(ju)(ju)(ju)選擇(ze)功能(neng)選擇(ze)適合的(de)刀(dao)具(ju)(ju)(ju)，高(gao)分辨率激光檢測(ce)刀(dao)具(ju)(ju)(ju)系統檢測(ce)刀(dao)具(ju)(ju)(ju)，加工PCB點擊鼠(shu)標即可(ke)完(wan)成(cheng)，“傻(sha)瓜式”制作PCB。

? 自(zi)動刀(dao)(dao)具(ju)選擇(ze)：軟件自(zi)動選擇(ze)適合的(de)刀(dao)(dao)具(ju)參數，免除人工選擇(ze)刀(dao)(dao)具(ju)參數的(de)繁瑣。

? 自動原點定(ding)位：可以從某(mou)一位置回到設定(ding)的(de)原點，消除(chu)了目測誤差。

? 斷(duan)點、斷(duan)電續雕(diao)：設備具(ju)有記憶功能。

? 脫機模(mo)擬(ni)加工(gong)：根據設定的參數，軟(ruan)件模(mo)擬(ni)加工(gong)過(guo)程。初(chu)學者可(ke)以通過(guo)模(mo)擬(ni)加工(gong)熟悉軟(ruan)件。

? 實時顯示(shi)加(jia)工路徑：在(zai)加(jia)工過程中實時顯示(shi)當前(qian)位置。

? 挖(wa)(wa)孔：對于孔徑大于0.8mm的孔，用銑刀挖(wa)(wa)孔，減少(shao)換刀次(ci)數(shu)。

? 區(qu)域雕刻：當產品(pin)驗(yan)證(zheng)時只需要驗(yan)證(zheng)部分環節時，可以采用區(qu)域雕刻，雕刻部分電路(lu)。

? 設(she)備具有硬軟件雙重限位保護，保證(zheng)設(she)備安全。急停按鈕(niu)、報警和(he)安全防護罩。

? 無(wu)線Wifi控制：無(wu)線Wifi模塊實現(xian)遠程(cheng)聯機，并進行遠程(cheng)操作(zuo)控制。（選配）

? 機器自帶照明(ming)功(gong)能，安(an)全防(fang)護罩設(she)有觀察窗口，方便觀察整(zheng)個PCB雕刻(ke)過程。

產品參數：

加工面板：單/雙面板

主軸：德國主軸

主軸(zhou)轉速(su)（r/min）：10000~60000

X/Y驅(qu)動：伺服電(dian)機

Z/W驅動：步(bu)進電機(ji)

移動速度（m/min）：≤15

加工(gong)板面（mm）：≤320x240

加(jia)工線徑（mil）：≥4

加工(gong)線距（mil）：≥4

鉆(zhan)孔孔徑（mm）：≥0.15

回零誤差（mm）：≤0.002

鉆(zhan)孔速度（strokes/min）：≤120

刀深調(diao)(diao)節：自動調(diao)(diao)節刀深

視覺定位系統：500萬(wan)像素(su)

吸塵系統：自動吸塵

限(xian)位保(bao)護：軟件(jian)限(xian)位加硬(ying)件(jian)限(xian)位

控制(zhi)方式：嵌入式ARM

刀具庫：18刀位，自動換刀

通信(xin)方式：RS-232/USB

軟件兼容(rong)格式：Protel 99SE/DXP、Altium Designer、Cam350、Eagle、Pads、Proteus、Auto CAD等EDA軟件

安全罩(zhao)：金屬可(ke)(ke)視(shi)安全防塵罩(zhao)，立式底柜設(she)計，可(ke)(ke)以存儲耗材

整機功(gong)率（w）：500

電源：220VAC（+7%、-10%）/50Hz

外(wai)形尺寸：800 x 800 x 1460mm

重量：約280kg
