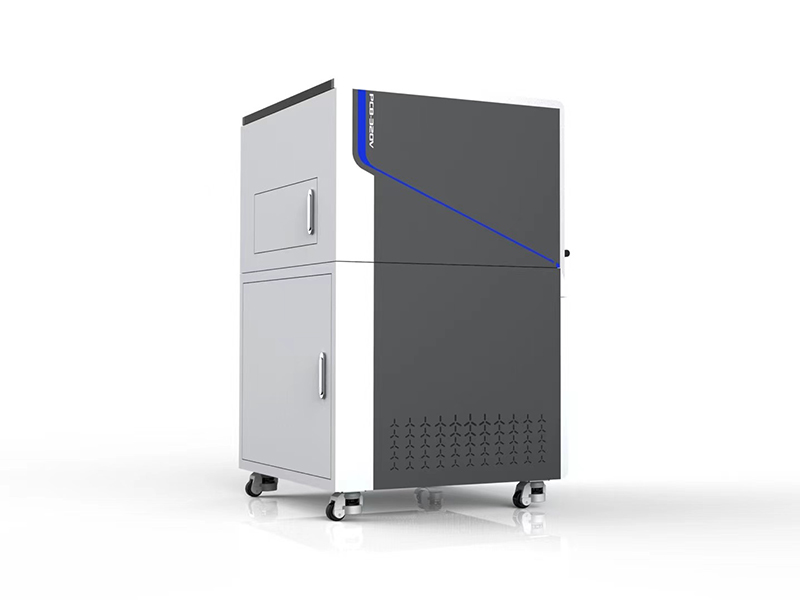

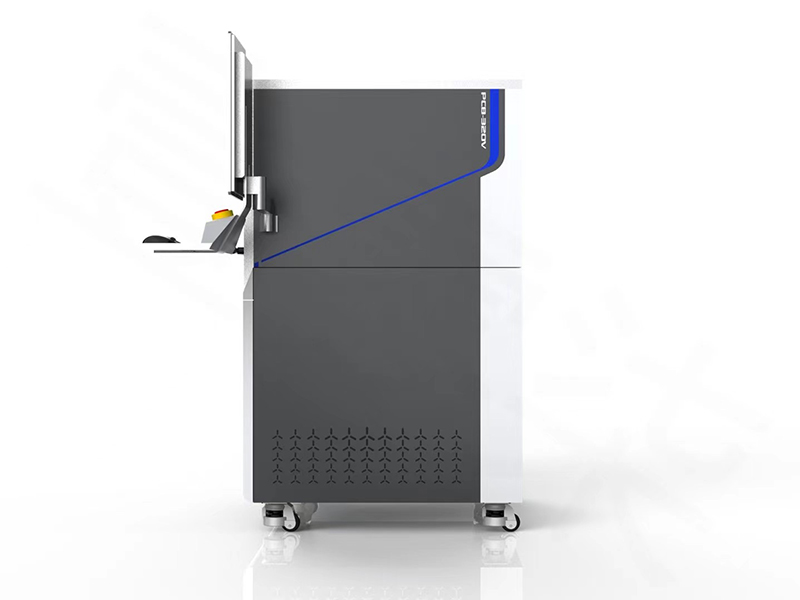

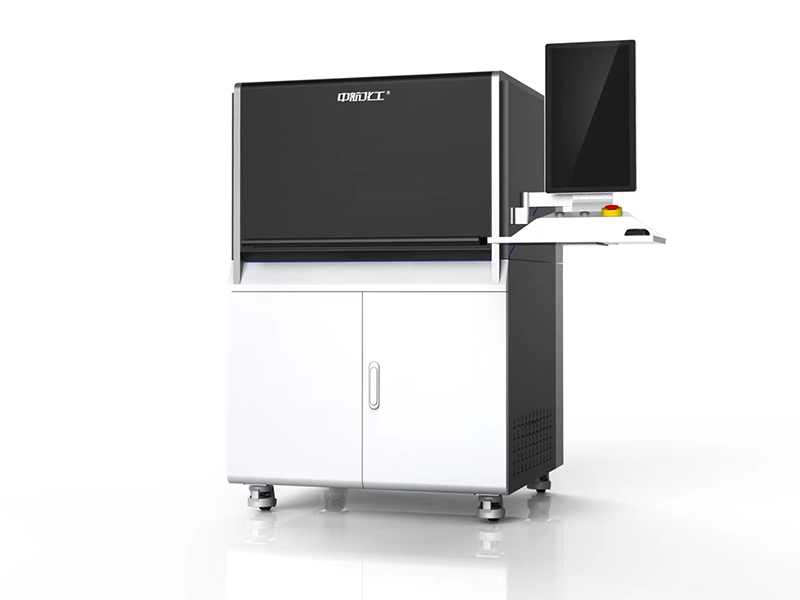

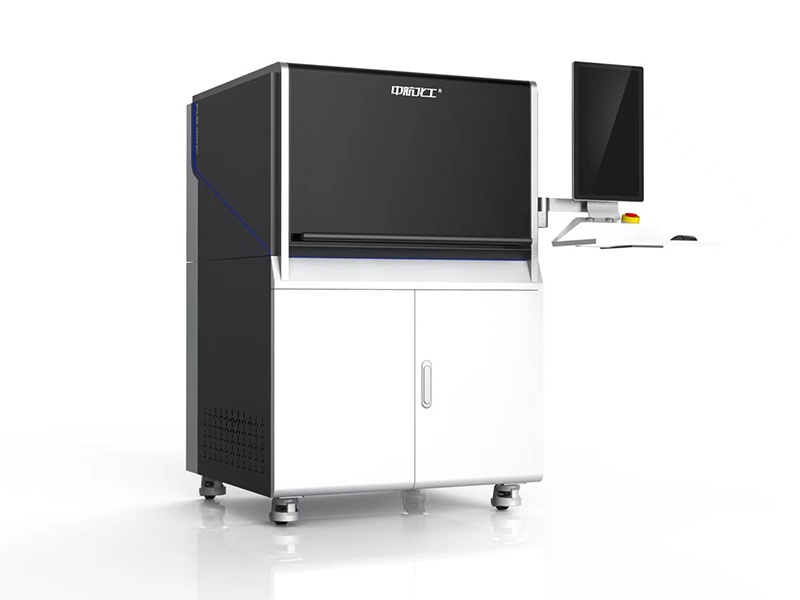

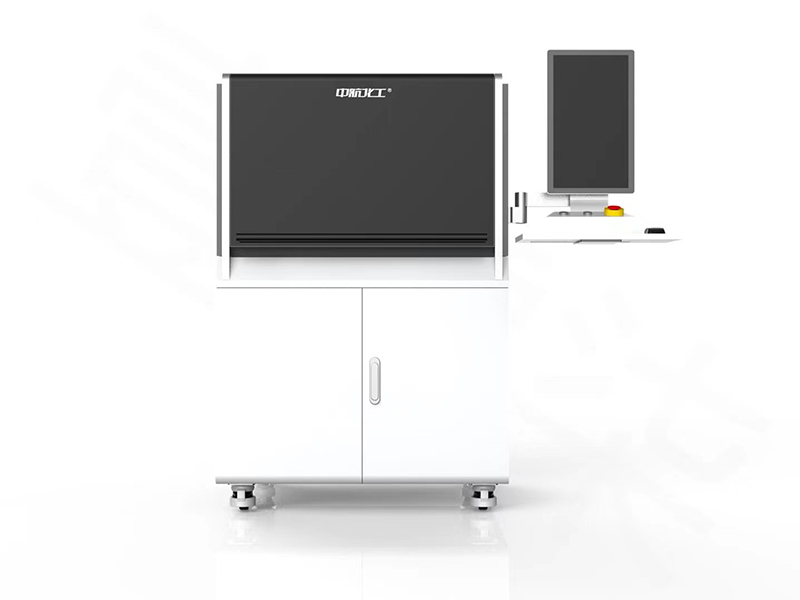

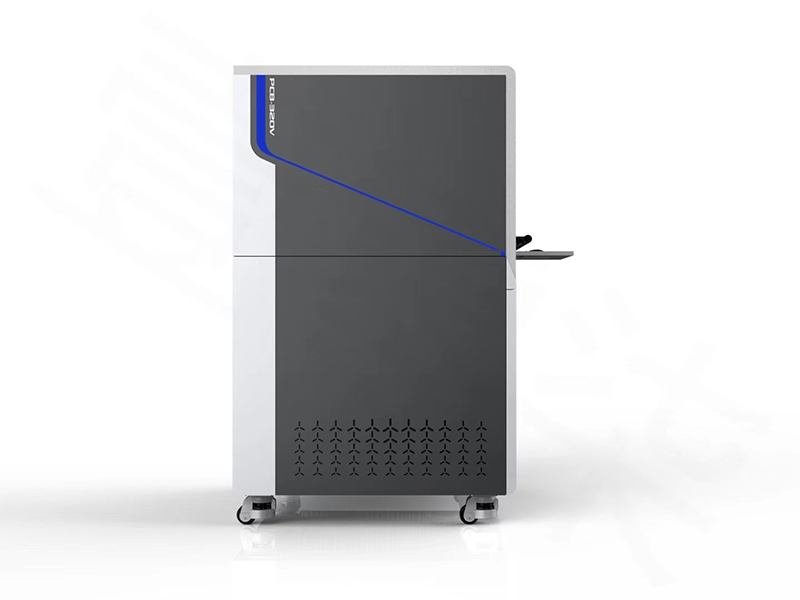

PCB自動換刀雕刻機 電路板雕刻機 線路板雕刻機 PCB330A

產品用途：

中航北工(gong)自動(dong)(dong)換(huan)刀PCB視覺雕(diao)(diao)刻(ke)機(ji)(ji)PCB330A是一(yi)種機(ji)(ji)電(dian)、軟件、硬件互(hu)相結合(he)的一(yi)體式產品。它利用(yong)(yong)物理雕(diao)(diao)刻(ke)過程，通過計算機(ji)(ji)、安(an)卓智能手機(ji)(ji)、安(an)卓系統的平板電(dian)腦(nao)控(kong)制(zhi)（選(xuan)配），自動(dong)(dong)控(kong)制(zhi)選(xuan)擇合(he)適的刀具(ju)，在空白(bai)的覆銅板上把(ba)不必要的銅箔(bo)銑去，形成用(yong)(yong)戶(hu)定(ding)制(zhi)的PCB。使(shi)用(yong)(yong)簡單(dan)、省(sheng)時(shi)、省(sheng)料。

產品特點：

1.   氣(qi)動換刀主(zhu)軸電機：80000 rpm。

2.   激光檢測(ce)系統，檢測(ce)分(fen)辨率：0.1 mm。

3.   自動控制換刀(dao)，刀(dao)庫數量(liang)：10把帶有定位環的刀(dao)具

4.   自(zi)動換(huan)刀系統：該設備采用氣動換(huan)刀高(gao)速主軸，激(ji)光檢測刀具系統，一體式多(duo)種刀具庫。加(jia)工PCB只要點擊(ji)鼠(shu)標即可完成，“傻瓜式”制(zhi)作PCB。

5.   真空吸附功能，PCB和(he)平臺貼(tie)合(he)，提(ti)高了雕刻的(de)精度（選配）

6.   視覺校正原點(dian)：每次開機復(fu)位后，機器的(de)原點(dian)在同一位置，精(jing)確到0.01mm,擺正取刀的(de)可靠性。

7.   斷點續(xu)雕：可從(cong)某一百分比(bi)開(kai)始雕刻，或雕刻到(dao)某一百分比(bi)結(jie)束。

8.   斷電(dian)續雕：自動(dong)記(ji)憶加工進(jin)度，斷電(dian)恢復后(hou)，可(ke)自動(dong)回到原先進(jin)度繼續加工。

9.   模(mo)擬(ni)加工：根(gen)據設定的參數，軟件(jian)模(mo)擬(ni)顯示(shi)實際加工過程(cheng)。可以(yi)脫機模(mo)擬(ni)功能，初(chu)學者可以(yi)模(mo)擬(ni)運行，熟悉軟件(jian)

10.  實時顯示(shi)加(jia)工(gong)路徑：加(jia)工(gong)前(qian)首先(xian)顯示(shi)所(suo)有加(jia)工(gong)路徑，在加(jia)工(gong)過(guo)程(cheng)中實時顯示(shi)當前(qian)位置。

11.  區域(yu)選擇雕刻(ke)：可(ke)選擇內(nei)、外區域(yu)，進行局部(bu)雕刻(ke)。

12.  組合雕(diao)(diao)(diao)(diao)刻：選擇(ze)粗、細(xi)兩把雕(diao)(diao)(diao)(diao)刻刀(dao)，軟件自動分配雕(diao)(diao)(diao)(diao)刻區域。在不影(ying)響(xiang)雕(diao)(diao)(diao)(diao)刻精(jing)度(du)的情況下，用粗雕(diao)(diao)(diao)(diao)刻刀(dao)，快速銑(xian)掉大塊(kuai)銅箔區域，用細(xi)雕(diao)(diao)(diao)(diao)刻刀(dao)，精(jing)確(que)雕(diao)(diao)(diao)(diao)刻出細(xi)微線路。加工(gong)時間縮短50%。

13.  挖孔鉆孔：對(dui)于孔徑大(da)于0.8的孔，用銑刀挖出孔來，大(da)大(da)減少換刀次數(shu)。

14.  自動(dong)(dong)刀具(ju)選(xuan)擇(ze)(ze)：軟件自動(dong)(dong)選(xuan)擇(ze)(ze)適合(he)的(de)(de)刀具(ju)參數(shu)，免除人(ren)工(gong)選(xuan)擇(ze)(ze)刀具(ju)參數(shu)的(de)(de)繁瑣。

15.  主軸電機可在0~80000rpm內設(she)置(zhi)轉(zhuan)速(su)(su)，加工時可設(she)置(zhi)六檔轉(zhuan)速(su)(su)。

16.  機(ji)器自帶照(zhao)明功能，方(fang)便觀察(cha)整(zheng)個雕刻PCB的(de)過程。

17.  控(kong)制方式：計算(suan)機、安(an)卓智(zhi)能手機（選配）、安(an)卓系統的平(ping)板電(dian)腦（選配）

18.  標配WIFI無(wu)線模塊，具有遠程升級(ji)、遠程診(zhen)斷與(yu)維護、遠程控制、定時(shi)預約開(kai)關機等功能

19. ; 兼容的EDA設計(ji)軟件(jian)：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其(qi)它Gerber格式編輯軟件(jian)。

20.  軟(ruan)件(jian)可在安裝(zhuang)刻字(zi)軟(ruan)件(jian)情況下雕刻出相應的凹凸字(zi)體。

21.  安全可(ke)靠，XYZ三軸(zhou)獨立控制，三軸(zhou)3維運動。XYZ雙重(zhong)限位保護，超限自停。

22.  自動(dong)鉆孔雕銑(xian)鏤空功能，利(li)用攝像檢查(cha)技術測量已雕刻(ke)的線(xian)徑和孔徑大小(xiao)尺寸。

23. 自(zi)動視覺定(ding)位：通過500萬像(xiang)素工業相機及工業鏡(jing)頭，準確(que)觀測板面線(xian)路(lu)，只需識別2孔(kong)(kong)，就(jiu)能(neng)自(zi)動計算(suan)出所有孔(kong)(kong)位置，并可對板面的(de)旋轉、變形進行智能(neng)補償，使(shi)鉆(zhan)孔(kong)(kong)孔(kong)(kong)位準確(que)。無需定(ding)位孔(kong)(kong)，鉆(zhan)孔(kong)(kong)、割邊更方(fang)便。

24. 完(wan)善的刀具檢測功能，雕(diao)刻精度，提(ti)高雕(diao)刻效率

25. 21.5寸一體化工(gong)業觸(chu)控系統，無需單獨(du)配(pei)電腦，簡潔大方(fang)，使(shi)用方(fang)便。規范的工(gong)具箱底柜，防塵靜音安全(quan)罩，滿足(zu)工(gong)作現場要求。

26. 采用(yong)吸塵(chen)器清(qing)除加工中產(chan)生(sheng)的粉塵(chen)。

27. 防塵靜音安(an)全罩(zhao)：金(jin)屬安(an)全罩(zhao)；透明(ming)可視；氣(qi)動撐桿，有效防止粉(fen)塵和噪音。

技術參數：

1.   工(gong)作面積：320×280 mm

2.   加工面數：單/雙面

3.   X、Y行(xing)程：330 mm

4.   Z行程(cheng)：38 mm

5.   驅動方式(shi)：X、Y、Z軸步進電(dian)機

6.   主軸換刀(dao)控制(zhi)：氣動(dong)換刀(dao)

7.   主軸轉速：80000 rpm

8.   移動(dong)速(su)度：7.2 m/min

9.   線寬：4 mil（0.1016 mm）

10.  線距(ju)：6 mil（0.1524 mm）

11.  鉆孔深度(du)：0.02～3 mm

12.  鉆孔(kong)孔(kong)徑：0.4～3.175 mm

13.  鉆孔速度：120 Strokes/min （Max）

14.  通信接口：RS232/USB

15.  刀具(ju)庫(ku)：φ7.55mm 不銹(xiu)鋼刀具(ju)庫(ku)

16.  刀(dao)具安裝座：全鋁(lv)防(fang)銹

17.  刀(dao)具類型：10把帶有定位環的刀(dao)具

18.  刀(dao)具檢(jian)測分(fen)辨(bian)率(lv)：0.1 mm

19.  刀具間距(ju)：27 mm

20.  換刀(dao)時間：10～30 s

21.  刀具檢測時間：1μs

22.  輸入電源：AC(100～250)V、(50/60)Hz

23.  功(gong)耗：220 VA保 險 絲：5 A

24.  支持EDA軟件(jian)： Protel 99SE、DXP2004、Altium Designer、CAM350、Eagle、Pads、Proteus、AUTOCAD等

25.   重量：約180 kg

26.   外形(xing)尺寸：750 mm（L）×660 mm（W）×1250 mm（H）

選配

計算(suan)機（觸屏）、安(an)卓(zhuo)手機、安(an)卓(zhuo)平板(ban)電腦、吸塵裝(zhuang)置(zhi)、真空吸附(fu)功能
